Premiers pas dans la 3D

Suite à l'acquisitiion d'une Elegoo mars je commence à tâtonner sur l'immense univers 3D

la machine

https://www.amazon.fr/ELEGOO-Imprimante-Photopolymérisation-Impression-dimpression/dp/B07K32LQMV/ref=asc_df_B07K32LQMV/?tag=googshopfr-21&linkCode=df0&hvadid=353925788526&hvpos=1o1&hvnetw=g&hvrand=7742000636009924790&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=9054947&hvtargid=pla-831879591337&psc=1&tag=&ref=&adgrpid=78284809864&hvpone=&hvptwo=&hvadid=353925788526&hvpos=1o1&hvnetw=g&hvrand=7742000636009924790&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=9054947&hvtargid=pla-831879591337


la résine

https://www.amazon.fr/ELEGOO-Résine-Impression-Liquides-Photopolymère/dp/B07Q3FQJ6H/ref=pd_sim_147_1/261-5323106-1665527?_encoding=UTF8&pd_rd_i=B07Q3FQJ6H&pd_rd_r=b83d5dc7-af8f-4756-b951-dda48d2f8b94&pd_rd_w=CZfs5&pd_rd_wg=pU1vY&pf_rd_p=79de6a4a-b21a-4694-99e3-cde9267231ac&pf_rd_r=3M6A95YYMKPSAGBWKPWN&psc=1&refRID=3M6A95YYMKPSAGBWKPWN

Le fonctionnement

C'est très simple, on déballe la machine, il y a un manuel en anglais mais les dessins sont assez explicitent.

On règle les axes, on desserre les vis latérale du support, la machine se calibre toute seule, on revisse… et c'est fini. On met de la résine dans le bac et on envoi l'impression autant dire qu'un enfant peut le faire.

Les détails techniques, il faut se procurer des fichiers STL, sur le net c'est extrêmement simple d'en trouver, sur thingiverse ou autres sites dans le genre ça pullule… on télécharge le fichier. Avec l'imprimante il y a une clé usb de 16G et dedans le logiciel chitubox. On ouvre chitubox, on importe le fichier STL téléchargé, a ce moment là, il faut faire quelques manips ( c'est simple je ne suis pas un crack de l'informatique et je m'en sors assez bien ) le principe est d'évider l'objet ( pour qu'il consomme moins de résine ) et surtout de placer des supports ! en gros une structure qui va entourer l'objet. C'est le point qui me semble le plus délicat. A mon niveau de débutant deux solutions, soit utiliser les supports automatique de chitubox ( c'est ce que je fais jusqu'à présent, en rajoutant deux trois à des endroits opportun ) soit utiliser un autre logiciel qui est spécialisé dans cette tache, prussaslicer selon les différents forums parcouru est le logiciel de référence. Pour l'instant j'ai pas testé. Une fois le print terminé, on décolle l'objet du support et on l'imerge dans de l'alcool à au moins 90°, je crois que le fabricant conseille de l'isopropanol, perso j'ai essayé avec de l'acetone, ça marche mais ça pue et surtout ça fait fondre la spatule fourni donc à éviter. Ensuite j'ai pris de l'alcool à 95° au leclerc à 2euros le litre et c'est parfait ! enfin une fois que tout est nettoyé que les support sont enlevé, faut le passer aux UV pour finir la polymérisation de la résine. Du coup ça dépend un peu où vous êtes… perso je n'ai pas pris de machine je suis sur la côte d'azur à 2KM de la plage du coup il faiut assez chaud et beau pour que je me passe d'UV.

Les précotions, le bruit et les odeurs… alors avant d'acheter la machine, vous pouvez voir pas mal de tuto sur youtube, tout le monde est armé de masque de gants…. pour la première impression j'avais la totale et dès la seconde je n'avais plus rien, l'odeur est lègère quand on ouvre le capot de la machine suffit qu'elle soit à coté de la fenetre et c'est bon. Le bruit c'est un ventilateur d'ordi qui souffle en continue, autant je ne dormirai pas à côté mais en ce moment je lance les prints dans la chambre des enfants( je précise tout de même qu'ils ne sont pas là cette semaine ) et je dors dans la chambre d'a coté sans rien entendre.

La consommation, pour l'instant je ne peux pas encore me prononcer, j'ai acheté 500ml de résine pour 25 euros et j'ai fait une dizaine d'impression et il m'en reste un peu, je pèserai tout ça et prendrai une photo de tout ce que j'ai fait avec une bouteille. J'ai trouvé de la résine à 35 euros le litre sur aliexpress mais pour l'instant pas mieux. J'ai un client qui travaille sur de la résine polyuréthane ( rien à voir ) mais il va demandé à son fournisseur s'il peut avoir de la polymère pour pas cher… à suivre

Au final j'en suis ravi. A priori une version pro de la machine sors fin novembre aux USA et devrait arriver chez nous d'ici peu.

Je vous mets quelques photos

merci,
Les fichiers d'impression STL sont ajustables en taille. Par exemple j'ai un fichier pour une fig 28mm, je peux la paramétrer pour l'imprimer en 15mm ou 10 mm ?

evildead a écrit:

merci,
Les fichiers d'impression STL sont ajustables en taille. Par exemple j'ai un fichier pour une fig 28mm, je peux la paramétrer pour l'imprimer en 15mm ou 10 mm ?

oui !!!

C'est ce que j'ai fait pour les ours et tout le reste d'ailleurs tu fais la taille que tu veux !

Pour les fichiers d'impression, il y a de la matière . La finesse de la sculpture c'est très variable , mais je pense qu'en 15mm et en dessous cela peut le faire. Au pire, comme dans les émissions télé, ont les place au dernier rang .

evildead a écrit:

merci,
Les fichiers d'impression STL sont ajustables en taille. Par exemple j'ai un fichier pour une fig 28mm, je peux la paramétrer pour l'imprimer en 15mm ou 10 mm ?

Si tu as un fichier annoncé pour du 28mm, imprime le à 34% pour le mettre à l'échelle du 10mm.

Merci de partager ton expérience.

Faut bien avouer que cela devient de plus en plus tentant. D'autant plus quand on pratique des échelles peu présentes sur le marché de la figurine

Merci pour tout ça ! Ca donne super envie.

A quoi servent les supports rajoutés pour l'impression ? Pourquoi les faut-il ?

La grande tour de Raiponse irait bien pour de l'elfe, je trouve. Genre une tour de guet. Un bits ou deux et ça passerait impeccable pour le vieux monde.

Après une semaine d'impression, j'ai fait pas mal de pièces, globalement je suis assez content. Je vous mets des photos ce soir…

Les petits bémols, j'ai quelques pièces avec de légers défauts mais rien de transcendant et j'ai eu 4 pièces qui ne se sont pas imprimés du tout, fautes aux supports mal placés et peut être à l'exposition ( la machine dans le rayon de soleil de la pièce… ) enfin ce sont les débuts et je sais que d'autres vont foirés donc pas bien grave ça fait parti du jeu ..

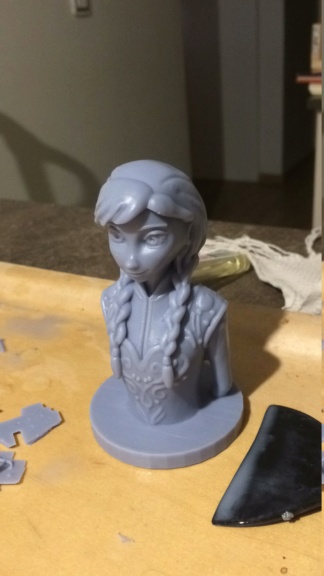

J'ai fini un premier pot de résine soit 500ml avec j'ai fait … plain de test ce que j'en retire, c'est une unité de jezzails, un verminarque, 4unités d'ours pour Kislev, une unité de forestiers elfes sylvain, une unité de demi griffons, un personnage sur demi griffon, dix dés "l'étrange noel de M. Jack", un personnage nain, un perso mercenaire, une roue infernale, la tour de rayponce, un buste de la reine des neige, deux gros pokémon, un Harry potter "pop", un magnifique Phoenix et quelques persos isolés trop petits pour être exploités. le tout pour 25 euros de résine … il faut également compter que les supports sont jetés, même si je vais en recycler quelques uns pour faire un bois… et qu'on perd de la résine durant les manipulations diverses …

Il faut compter la résine des supports, effectivement. Perte acceptable, néanmoins.

Je retrouve dans ta description l'effet que j'avais observé quand j'ai pris des moules HirstArts : il y a rapidement plétore de choses à utiliser... Bien trop, en fait. C'est rapidement l'invasion. Il faut rapidement cerner tes vrais besoins, sinon tu auras rapidement 50 décors à peindre et ce sera dur de t'y mettre.

Par quoi vas-tu commencer, du coup, pour la peinture ?

J'ai à peu près le même sentiment, c'est génial et rapidement je me suis rendu compte que je faisais plein de trucs dans tous les sens… alors je commence à me focaliser sur deux trois trucs et j'attaque la peinture dès que je peux … étant donné que je fais l'empire en ce moment je vais finir l'unité de demi griffons et le personnage que je veux faire. en parrallèle je voudrais rapidement m'occuper des jezzails du verminarque et de la roues parce que les Skavens sont terminés … J'ai un petit projet perso de Noel … que je vais rapidement faire aussi, ensuite les décors.

Ce sentiments de s'égarer et en même temps d'avoir devant soi une infinité de choses à faire m'a paradoxalement remotivé à peindre, j'étais en mode "économie d'energie" depuis un moment et au final en moins de dix jours j'ai terminé mes hallebardiers et arbalétriers, le wizard castle, recollé le moulin et j'ai déjà sous couché des impressions !


Alors j'ai commencé par DRACAUFEU


Je vous mets quelques photos de ce qui est sortie de l'imprimante, comme je le disais quelques ratés mais globalement c'est pas mal …

Wahououou ! C'est Noël en novembre, chez toi !

Ça donne vraiment envie !

Gilles

Où as tu trouvé autant de fichier ?

Thingiverse et quelques trucs que Marell m'a envoyé mais pas encore eu le temps d'imprimer…

Ok merci cool, les possibilités sont presque infini !

Bon ok .. j'ai craqué pour ce décors ….

AHHHHHHH que c'est bon de craquer !

Il y a vraiment de quoi faire quelque chose d'original avec !

Ben moi je suis pas fan. A cause du plat de la demie-lune. Trop plat.

L'exemple type dont je parlais ci-dessus. Le décors pas mal, que tu imprimes... Et qui ne verra jamais un pinceau et qui reste à prendre de la place dans ton étagère. Enfin je parle de si moi je l'avais imprimé !

Marell le Fou a écrit:

Ben moi je suis pas fan. A cause du plat de la demie-lune. Trop plat.

L'exemple type dont je parlais ci-dessus. Le décors pas mal, que tu imprimes... Et qui ne verra jamais un pinceau et qui reste à prendre de la place dans ton étagère. Enfin je parle de si moi je l'avais imprimé !

ça peut se travailler facilement et je trouve ça super drôle sur une table de jeu ! en plus ça ira bien avec mon armée gobs

Si ça te plait comme ça c'est 100% cool

Tu as une armée full gob ? Tu la joue avec quelles règles ?

C'est un peu lisse en effet mais quel élément central pour un champ de bataille où une armée impériale tente d'interrompre un rituel gobelin à Gork (ou Mork, on ne sait jamais).

Je crois que c'est à Mork

Marell le Fou a écrit:

Si ça te plait comme ça c'est 100% cool

Tu as une armée full gob ? Tu la joue avec quelles règles ?

Je mettrais un coup de dremmel et un peu de GS pour effacer ce côté lisse


Oui full Gobs, on en a parlé il y a quelques semaines !! c'est pour ça que j'ai fait le général sur l'araignée géante pour l'instant je joue les règles du trial … jusqu'à ce qu'on s'y attèle ensemble !!!

J'avais oublié ! Je suis un peu la tête sous l'eau en ce moment, désolé

Quelles sont les prochaines impressions à venir ?

Voici une maison simple ! Quentin ça fait partie des trucs que tu m'as envoyé






Pour l'instant je vais mettre la machine en pause… déjà des tonnes de trucs à peindre … et en plus j'ai vu que l'écran et le projecteur avait tout de même une durée de vie limité, même si c'est assez facile à changer à première vue et que toutes les pièces sont dispo…. bon après je dis ça mais bon … je me connais elle sera en pause quelques jours

Ah super la maison, merci pour le photo ! Je ne l'ai pas encore imprimée celle-là.

J'aime beaucoup. Y a vraiment moyen de se faire un vieux village campagnard super sympa.

Les deux petites maisons que j'ai commencé à peindre (cf le sujet) sont de la même gamme, tu l'auras deviné. Le style proche rend une belle osmose en termes visuels. Franchement, je pense que je vais me faire un village complet. Sans doutes des socles avec trois maisons à chaque fois, et une petite scenette. Le tout serait assemblable pour faire un hameau d'une dizaine de maisons.

Je me tâte aussi pour faire exactement les mêmes, mais en ruine. Normalement il y a des versions ruines de certaines maison dans le KS. Ce serait un long travail et en même temps ça permettrait de montrer la destruction des maisons au fur et à mesure d'une partie.

Ou en mode plus fainéant et avec moins de place dans les étagères : je garde mes marqueurs d'incendie de chez Litko, qui sont très bien aussi
